Cyflwyniad Cynnyrch

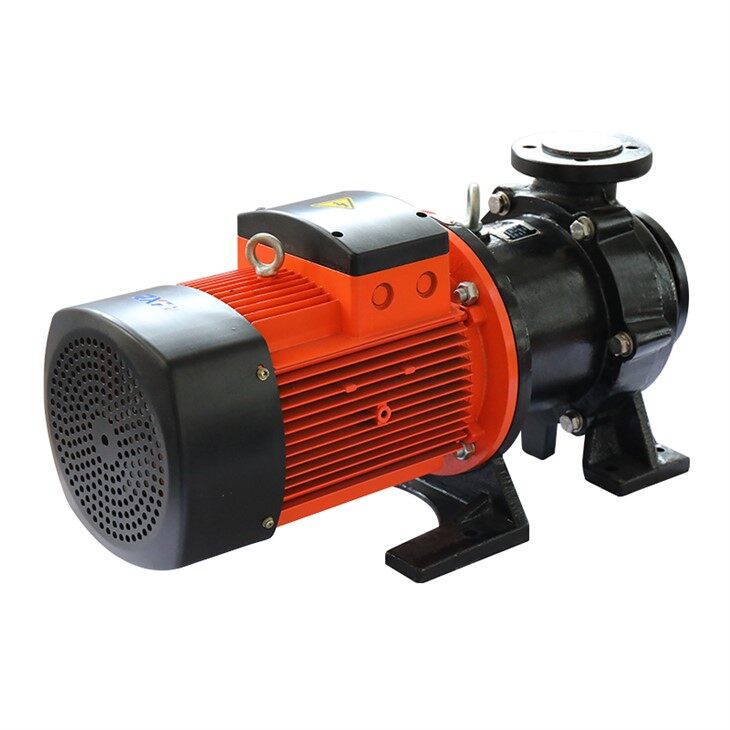

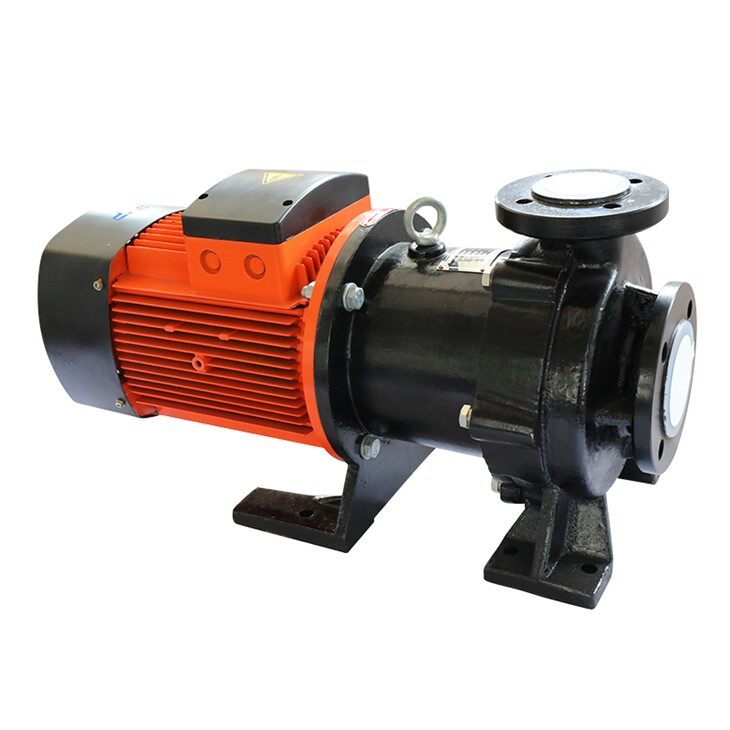

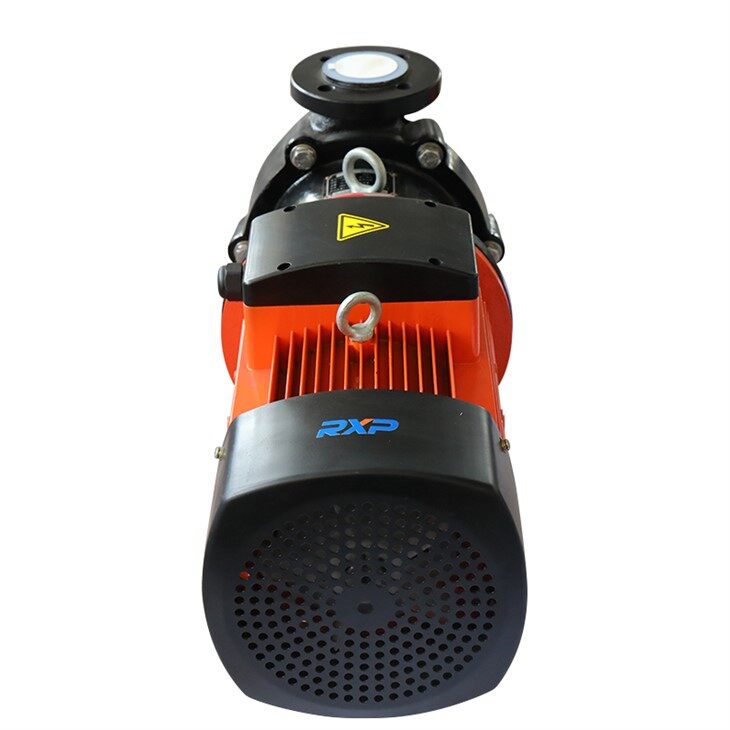

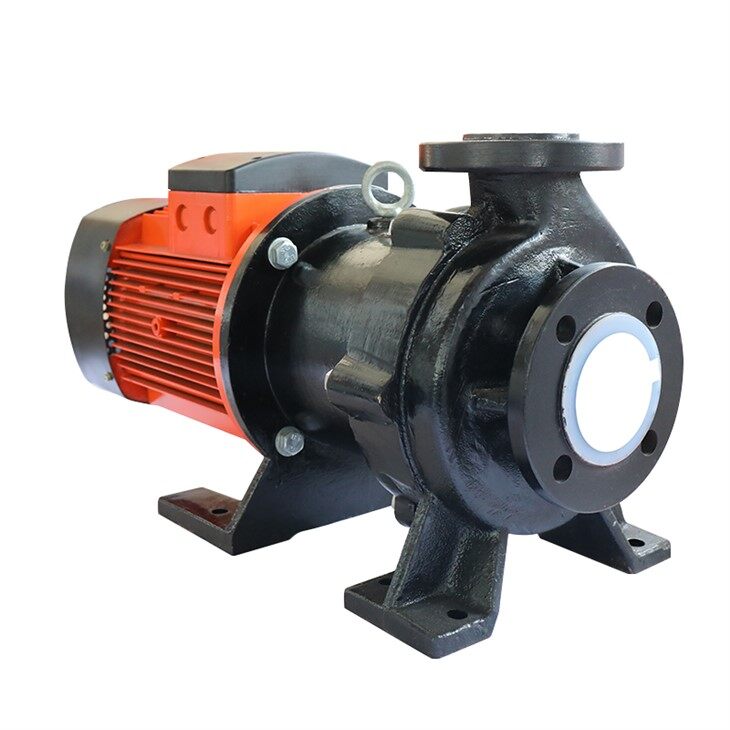

Mae pwmp magnetig plastig fqb fflworin yn fath o bwmp proses gemegol sy'n cymhwyso egwyddor magnetedd modern ac yn defnyddio magnet parhaol i wireddu trosglwyddiad anghydgysylltiedig. When the motor drives the outer rotor (that is,the outer magnetic steel)assembly to rotate,the magnetic field line passes through the isolation sleeve to drive the inner rotor (that is,the inner magnetic steel)assembly and the impeller to rotate synchronously through the action of the magnetic field,and the medium is completely closed in the static isolation sleeve,so as to achieve the purpose of pumping the Hebleakage canolig. It completely solves the leakage of the shaft seal of the mechanical transmission pump.It is a new type of industrial pump with full seal,no leakage and no pollution.FQB magnetic pump is an ideal pump for eliminating running,emitting, dripping and leaking in chemical process,eliminating environmental pollution,creating "leak-free workshop"and "leak-free factory",and realizing safeand civilized production.
Amodau gweithredu
- Tymheredd Gwasanaeth: -20 Gradd ~ 120 gradd
- Llif: Gweler Paramedrau Pwmp
- PENNAETH: Gweler Paramedrau Pwmp
- Yr uchder uchaf: 3000m
Nghais
Defnyddir y cynnyrch hwn yn helaeth mewn diwydiant petrocemegol, gwneud asid ac alcali, metelau anfferrus, proses biclo gweithgynhyrchu ceir, gwahanu daear prin, plaladdwr, llifyn, meddygaeth, gwneud papur, electroplatio, radio a diwydiannau eraill.
Diffiniad Model Cynnyrch
Dylunio Nodweddion
Egwyddor Dylunio a Gweithio Gollwng Gollyngiadau:
Mae'r sêl siafft yn cael ei chanslo, a defnyddir y gyriant anuniongyrchol gan gyplu magnetig, sy'n dileu'r drafferth o ddiferu yn llwyr a byth yn llygru'r safle defnyddio. Ar ôl i'r rhan gor-lif o'r pwmp gael ei wneud o "aloi plastig fflworin", gall gludo unrhyw grynodiad asid, alcali, ocsidiad cryf yn barhaus.
Mae'r ddyfais yrru yn mabwysiadu magnet parhaol gweithredol wedi'i osod yn uniongyrchol ar y siafft modur, mae'r ystafell bwmp ar gau yn llwyr, ac mae'r impeller yn cael ei yrru'n anuniongyrchol i gylchdroi trwy strwythur cyplydd magnetig.compact, arbed diogel ac ynni.
Adeiladu corff garw a gwydn:
Er bod y rhan hylif cyswllt yn fflworoplastig, mae cragen y corff pwmp yn ddeunydd metel, felly mae'r corff pwmp yn ddigonol i wrthsefyll pwysau'r biblinell a mecanyddol.
Paramedrau perfformiad
|
Fodelith |
Cyfradd Llif (M3/H) |
Pen (m) |
Pŵer modur (kw)) |
Cylchdro cyflymder (r/min) |
Nghavitation Lwfans (M) |
Cilfach (mm) |
Allfa (mm) |
|
Fqb 32-20-110 |
5.5 |
12.5 |
0.55 |
2900 |
6.0 |
32 |
20 |
|
Fqb 32-20-125 |
3.6 |
20 |
0.75 |
2900 |
5.0 |
32 |
20 |
|
Fqb 40-25-120 |
6.3 |
15 |
0.75 |
2900 |
5.0 |
40 |
25 |
|
Fqb 40-25-125 |
6.3 |
20 |
1.1 |
2900 |
3.7 |
40 |
40 |
|
Fqb 40-25-160 |
6.3 |
32 |
3 |
2900 |
5.0 |
40 |
25 |
|
Fqb 50-32-125 |
12.5 |
20 |
1.5 |
2900 |
3.5 |
50 |
32 |
|
Fqb 50-32-160 |
12.5 |
32 |
4 |
2900 |
3.5 |
50 |
32 |
|
Fqb 50-32-200 |
12.5 |
50 |
7.5 |
2900 |
3.5 |
50 |
32 |
|
Fqb 65-50-125 |
25 |
20 |
4 |
2900 |
4 |
65 |
50 |
|
Fqb 65-50-150 |
20 |
25 |
4 |
2900 |
4 |
65 |
50 |
|
Fqb 65-50-160 |
25 |
32 |
5.5 |
2900 |
4 |
65 |
50 |
|
Fqb 65-50-180 |
8 |
38 |
5.5 |
2900 |
5.5 |
65 |
50 |
|
Fqb 65-40-200 |
25 |
50 |
11 |
2900 |
4 |
65 |
40 |
|
Fqb 80-65-125 |
50 |
20 |
7.5 |
2900 |
4 |
80 |
65 |
|
Fqb 80-65-160 |
50 |
32 |
11 |
2900 |
4 |
80 |
65 |
|
Fqb 80-50-200 |
50 |
50 |
18.5 |
2900 |
4 |
80 |
50 |
|
Fqb 100-80-125 |
100 |
20 |
11 |
2900 |
4 |
100 |
80 |
|
Fqb 100-80-160 |
100 |
32 |
18.5 |
2900 |
4 |
100 |
80 |
|
Fqb 100-65-200 |
100 |
50 |
30 |
2900 |
4 |
100 |
65 |
